氧化亚铁,1345-25-1，生产厂家，价格-洛克化工网移动版

返回



基本信息

制备方法及用途

物化性质

安全信息

毒理性

结构与计算化学

上游产品

下游产品

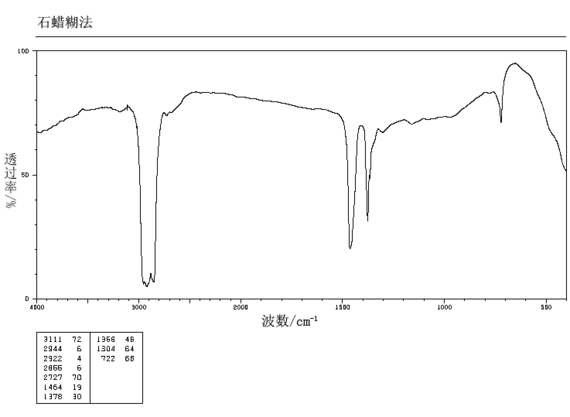

表征图谱

氧化亚铁

中文名称：: 氧化亚铁

中文别名：: 氧化亚铁;
一氧化铁

英文名称：: Ferrous oxide

英文别名：: ferrous oxide;
Natural wuestite;
Iron monooxide;
Iron monoxide;
oxoiron;
FERROUS OXIDE

CAS No.：: 1345-25-1

分子式：: FeO

分子量：: 71.85

精确分子量：: 71.92990

PSA：: 17.07000

MDL：: MFCD00016095

EINECS：: 215-721-8

InChI：: InChI=1/Fe.O/rFeO/c1-23

风险术语：: R11

安全术语：: S16 S33

分子结构式：

SDS：: 查看

氧化亚铁制备方法及用途

制备方法

1. 制备FeO可以在隔绝空气条件下加热草酸亚铁制得: FeC2O4 → FeO + CO + CO2 加热后的样品需要被冷却以防止歧化反应的发生。整比的FeO可以通过加热Fe0.95O与金属铁,在770℃和36kbar压力条件下生成。 FeO也可以在900℃条件下通过氧化铁与一氧化碳反应(在还原焰中加热氧化铁)得到: Fe2O3 + CO → 2 FeO + CO2 2.称取16g三氧化二铁和28g铁粉(使用前用氢气在450℃还原1h以除去表面氧化膜)用粉碎机充分混合后,装入铁坩埚中,将铁坩埚放入反应管。为了排除体系内空气,以50mL/min流速长时间通入氩气之后,在900℃加热20h。然后将坩埚降到反应管的冷却部位冷却。反应以两步固相反应表达是适当的。因为(1)式中得到的磁铁矿呈稳定状态,所以式(2)的反应难以进行,因此铁粉用量要比化学计算量多得多。生成物的纯度低,杂质中含四氧化三铁和金属铁等。 3.称取50g草酸亚铁FeC2O4·2H2O于真空中在200℃加热20h使其充分脱水。将脱水后的试样(FeC2O4)装入铁坩埚中,将铁坩埚放到反应管中。为了除去体系中的空气,以50mL/min流速长时间通入氩气之后,在同一氩气流中在反应温度900℃加热15h。这个热分解反应产生的气体是CO∶CO2=1∶1的混合气体,因此根据热分解条件,可以是还原反应或者也可能是氧化反应。所以必须尽快地将分解产生的气体排出。同时必须使氧气分压处于低真空或在惰性气体流通的情况下进行反应。生成物的纯度高,经X射线测试,证明得到的是非常近似于FeO的方铁矿。

合成制备方法

1. 制备FeO可以在隔绝空气条件下加热草酸亚铁制得：

[1]FeC2O4 → FeO + CO + CO2 加热后的样品需要被冷却以防止歧化反应的发生。[2]整比的FeO可以通过加热Fe0.95O与金属铁，在770℃和36kbar压力条件下生成。[3]

FeO也可以在900℃条件下通过氧化铁与一氧化碳反应（在还原焰中加热氧化铁）得到：

Fe2O3 + CO → 2 FeO + CO2

2.称取16g三氧化二铁和28g铁粉（使用前用氢气在450℃还原1h以除去表面氧化膜）用粉碎机充分混合后，装入铁坩埚中，将铁坩埚放入反应管。为了排除体系内空气，以50mL/min流速长时间通入氩气之后，在900℃加热20h。然后将坩埚降到反应管的冷却部位冷却。反应以两步固相反应表达是适当的。因为（1）式中得到的磁铁矿呈稳定状态，所以式（2）的反应难以进行，因此铁粉用量要比化学计算量多得多。生成物的纯度低，杂质中含四氧化三铁和金属铁等。

3.称取50g草酸亚铁FeC2O4·2H2O于真空中在200℃加热20h使其充分脱水。将脱水后的试样（FeC2O4）装入铁坩埚中，将铁坩埚放到反应管中。为了除去体系中的空气，以50mL/min流速长时间通入氩气之后，在同一氩气流中在反应温度900℃加热15h。这个热分解反应产生的气体是CO∶CO2=1∶1的混合气体，因此根据热分解条件，可以是还原反应或者也可能是氧化反应。所以必须尽快地将分解产生的气体排出。同时必须使氧气分压处于低真空或在惰性气体流通的情况下进行反应。生成物的纯度高，经X射线测试，证明得到的是非常近似于FeO的方铁矿。

用途简介

用途氧化亚铁可以被用作色素,在化妆品和刺青墨水中都有应用。氧化亚铁也应用于瓷器制作中使釉呈绿色。可用作催化剂以及用于制玻璃、搪瓷、炼钢等。

用途

用途氧化亚铁可以被用作色素，在化妆品和刺青墨水中都有应用。氧化亚铁也应用于瓷器制作中使釉呈绿色。

可用作催化剂以及用于制玻璃、搪瓷、炼钢等。

氧化亚铁物化性质

外观与性状：: 固体
密度：: 5.7 g/mL at 25ºC(lit.)
熔点：: 1369ºC
存储条件/存储方法：: 保持贮藏器密封、储存在阴凉、干燥的地方，确保工作间有良好的通风或排气装置
稳定性相关：: 如果遵照规格使用和储存则不会分解，未有已知危险反应，避免氧化物、空气、二氧化硫。
它的氧含量在22.27%到23.92%之间变化，晶格常数也从0.4301nm变化到0.42816nm,这时相对密度从5.728变化到5.613［11］。FeO在570℃以下的温度下是不稳定相，分解为α-Fe和Fe3O4。但从570℃骤冷时却能够抑制下式的分解反应。所以在反应温度下，即使生成FeO，如果冷却不及时，生成物中会含有αFe和Fe3O4。熔点1420℃。不溶于水和碱溶液，溶于酸。很不稳定，易被空气氧化成三氧化二铁。是一种强碱，能迅速吸收二氧化碳。
其它信息：: 1.       性状：立方晶系结晶。
2.       密度（g/mL,25/4℃）： 5.7
3.       相对蒸汽密度（g/mL,空气=1）：未确定
4.       熔点（ºC）：1370
5.       沸点（ºC,常压）：3414
6.       沸点（ºC,5.2kPa）：未确定
7.       折射率：未确定
8.       闪点（ºC）：未确定
9.       比旋光度（º）：未确定
10.    自燃点或引燃温度（ºC）：未确定
11.    蒸气压（kPa,25ºC）：未确定
12.    饱和蒸气压（kPa,60ºC）：未确定
13.    燃烧热（KJ/mol）：未确定
14.    临界温度（ºC）：未确定
15.    临界压力（KPa）：未确定
16.    油水（辛醇/水）分配系数的对数值：未确定
17.    爆炸上限（%,V/V）：未确定
18.    爆炸下限（%,V/V）：未确定
19.    溶解性：不溶于水。
