制备方法

反应方程式如下: 生成白浆 2FeSO4+xK4Fe(CN)6→2K2SO4+Fe2Fe(CN)6·(x-1)K4Fe(CN)6 白浆氧化 6FeK2Fe(CN)6+3H2SO4+KClO3→6FeKFe(CN)6+KCl+3H2O+3K2SO4 钾铁蓝配方:K4Fe(CN)6·3H2O 100kg,FeSO4·7H2O 76kg, H2SO4 40kg, KClO3 5.5kg 铵铁蓝配方: Na4Fe(CN)6·10H2O 100kg, FeSO4·7H2O 66kg, H2SO4 35kg, KClO3 5kg, (NH4)2SO2 33kg 反应溶液的制备。将亚铁氰化钾或钠用水溶解配成100g/L的浓度,用蒸汽加热至70℃。将硫酸亚铁也配成100g/L的溶液,并用硫酸调pH值为1.5左右。制备铵铁蓝时,把硫酸铵溶于硫酸亚铁中。 白浆的形成和热煮。在70℃并在搅拌下把硫酸亚铁溶液在10～15min加入,硫酸亚铁加完后,随即升温至95℃以上,并滤取白浆的滤液,检定其中的硫酸亚铁剩余量。在正常情况下,母液中应剩余硫酸亚欠缺1.5～2g/L。若超过此量,应补加亚铁氰化钾或钠;若不足,应补加硫酸亚铁。 白浆的酸煮和氧化。白浆形成后,随即将稀释的硫酸加入酸煮,酸煮温度在95℃以上并保持2h。酸煮温度高和时间长,得到铁蓝着色力较强,质地较软,亮度也较好。酸煮结束,随即用冷水稀释白浆至1.8m3 ,并调节温度为70℃,在70℃下于20min内把预先溶于水浓度为10%的氯酸钾溶液缓慢加入,加完继续在70℃下氧化3h。氧化终点以母液中不再有二价铁为标志。 铁蓝制成后必须彻底洗净水溶性盐,以保证产品的分散性、耐久性及其它使用性能良好。可采用先板框压滤要地滤再水洗的方法。铁蓝经过滤和洗涤完了后,于60～70℃干燥,再行粉碎。 也可精加工颜料,改进颜料的使用性能。最简单的精加工品是施行表面活性剂处理。如用环烷酸锌。将环烷酸锌用溶剂汽油稀释,直接加入尚未洗涤的铁蓝浆中,充分搅拌,使环烷酸锌吸附在铁蓝颗粒上,然后再过滤洗涤。环烷酸锌的作用不仅在于提高铁蓝的亲油性易于分散,而且还可以防止铁蓝在油漆中经贮存而褪色的现象发生。

合成制备方法

反应方程式如下：
生成白浆 2FeSO4+xK4Fe(CN)6→2K2SO4+Fe2Fe(CN)6·(x-1)K4Fe(CN)6
白浆氧化 6FeK2Fe(CN)6+3H2SO4+KClO3→6FeKFe(CN)6+KCl+3H2O+3K2SO4
钾铁蓝配方：K4Fe(CN)6·3H2O 100kg,FeSO4·7H2O 76kg, H2SO4 40kg, KClO3 5.5kg
铵铁蓝配方： Na4Fe(CN)6·10H2O 100kg, FeSO4·7H2O 66kg, H2SO4 35kg, KClO3 5kg, (NH4)2SO2 33kg
反应溶液的制备。将亚铁氰化钾或钠用水溶解配成100g/L的浓度，用蒸汽加热至70℃。将硫酸亚铁也配成100g/L的溶液，并用硫酸调pH值为1.5左右。制备铵铁蓝时，把硫酸铵溶于硫酸亚铁中。
白浆的形成和热煮。在70℃并在搅拌下把硫酸亚铁溶液在10～15min加入，硫酸亚铁加完后，随即升温至95℃以上，并滤取白浆的滤液，检定其中的硫酸亚铁剩余量。在正常情况下，母液中应剩余硫酸亚欠缺1.5～2g/L。若超过此量，应补加亚铁氰化钾或钠；若不足，应补加硫酸亚铁。
白浆的酸煮和氧化。白浆形成后，随即将稀释的硫酸加入酸煮，酸煮温度在95℃以上并保持2h。酸煮温度高和时间长，得到铁蓝着色力较强，质地较软，亮度也较好。酸煮结束，随即用冷水稀释白浆至1.8m³ ，并调节温度为70℃，在70℃下于20min内把预先溶于水浓度为10%的氯酸钾溶液缓慢加入，加完继续在70℃下氧化3h。氧化终点以母液中不再有二价铁为标志。
铁蓝制成后必须彻底洗净水溶性盐，以保证产品的分散性、耐久性及其它使用性能良好。可采用先板框压滤要地滤再水洗的方法。铁蓝经过滤和洗涤完了后，于60～70℃干燥，再行粉碎。

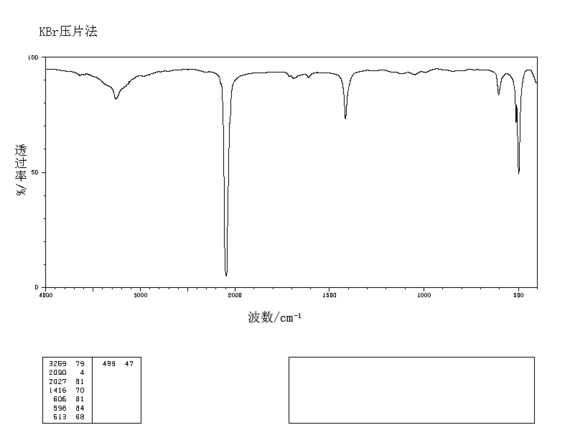

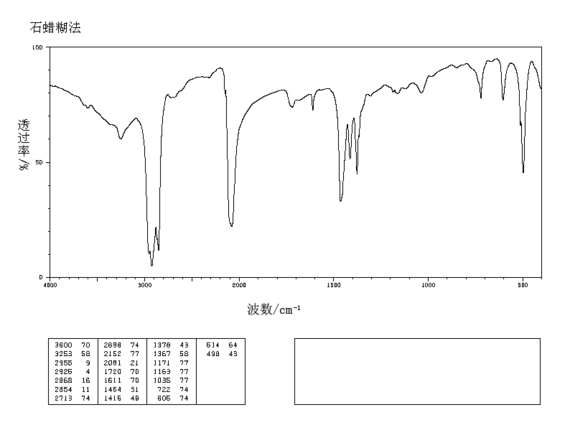

也可精加工颜料，改进颜料的使用性能。最简单的精加工品是施行表面活性剂处理。如用环烷酸锌。将环烷酸锌用溶剂汽油稀释，直接加入尚未洗涤的铁蓝浆中，充分搅拌，使环烷酸锌吸附在铁蓝颗粒上，然后再过滤洗涤。环烷酸锌的作用不仅在于提高铁蓝的亲油性易于分散，而且还可以防止铁蓝在油漆中经贮存而褪色的现象发生。
