产品名称

磷酸二氢铝

CAS NO

13530-50-2

中文别名

双氢磷酸铝;磷酸铝;

英文名称

Phosphoric acid,aluminum salt (3:1)

英文别名

Aluminumphosphate (Al(H2PO4)3) (6CI,7CI);100L;100L (phosphate);Aluminum dihydrogenorthophosphate;Aluminum dihydrogen phosphate;Aluminum dihydrogen phosphate(Al(H2PO4)3);Aluminum dihydrophosphate;Aluminum dihydrophosphate(Al(H2PO4)3);Aluminum hydrogen phosphate (Al(H2PO4)3);Aluminum hydrogenphosphate (AlH6(PO4)3);Aluminum phosphate (1:3);Aluminum primary phosphate;Aluminum triorthophosphate;Aluminum tris(dihydrogen phosphate);Aluminumtris(orthophosphate);Aluminum trisphosphate;Dihydrogen aluminum phosphate;FFB 32i;Monoaluminum dihydrogen phosphate;Monophix A;Primary aluminumphosphate;

分子式

H₆AlO₁₂P₃

分子量

317.94

EINECS

236-875-2

熔点

沸点

158oC at 760 mmHg

毒性

磷酸二氢铝 液体&固体

中文名称:磷酸二氢铝

中文别名:双氢磷酸铝;磷酸铝

物化性质

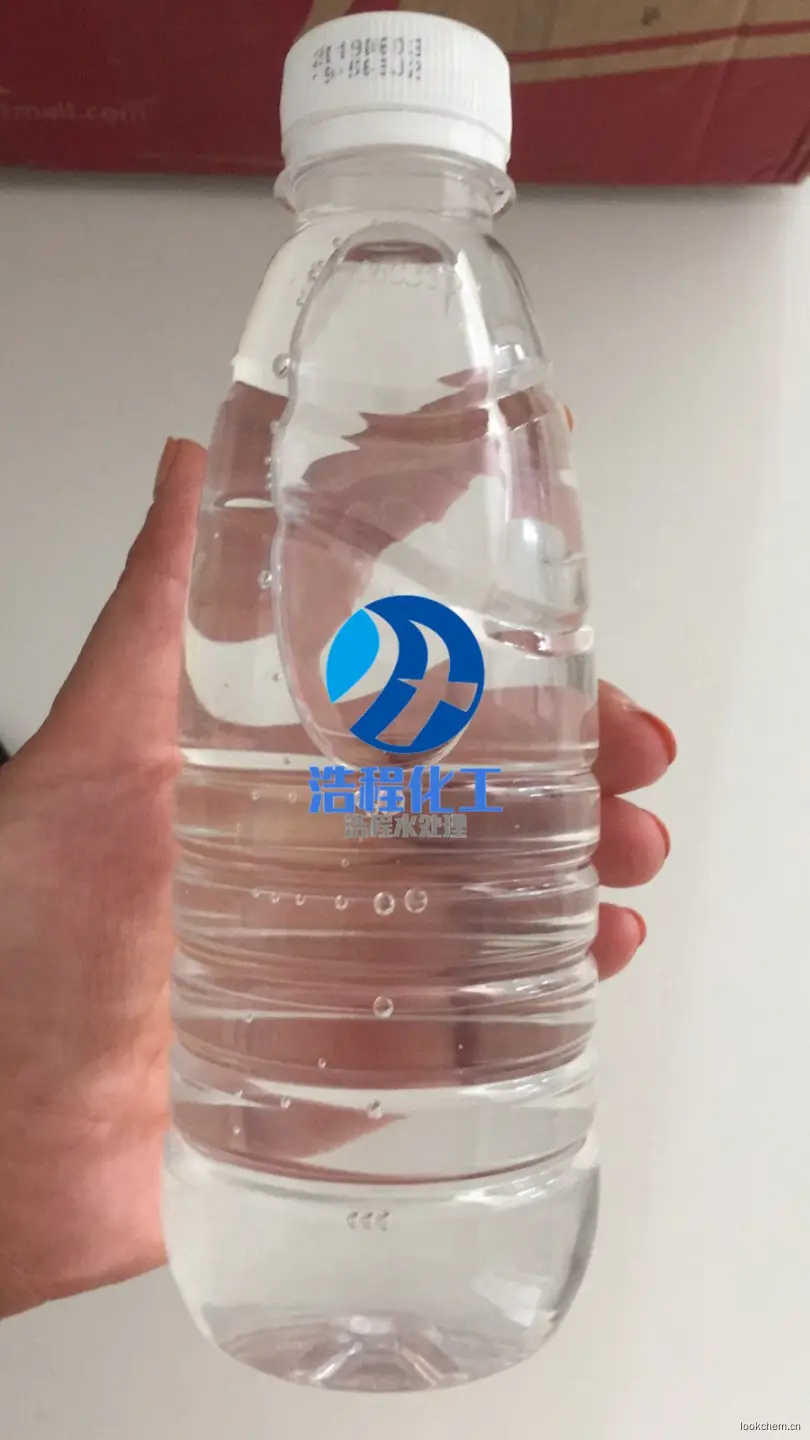

性状:无色无味极粘稠的液体或白色粉末。

相对密度:1.44~1.47~客户指定

溶解性:易溶于水。

用途

主要用于电气工业、高温窑炉、热处理电阻炉、陶瓷建筑、电气绝缘等，主要用于高温窑炉耐火材料的粘结剂。



液体磷酸二氢铝主要用于电气工业，高温窑炉、热处理电阻炉、陶瓷建筑、电气绝缘等，主要用于高温窑炉耐火材料的粘结剂。使用耐火材料喷涂料、火泥、浇注料及铸造行业用结合剂。主要用于耐火材料行业刚玉质、铬钢玉质水口，水煤浆气化炉用铬铝锆刚玉砖的生产。



 固体磷酸二氢铝用于耐火喷涂料、火泥、浇注料、捣打料磷酸盐砖。主要用于高温粘结剂耐火材料、阻燃材料、耐火砖炉型材、耐火水泥、钢炉表面修补，在电子、电器、冶金、航空、建材及高温炉窑、高温设备上广泛应用。

特点：在常温下与耐火骨料，硬化剂等混合后在90-110℃间恒温4-24小时形成高粘接强度经过350-500℃烘干后就具有高抗折、抗压抗水化性能，即使在水中浸泡或煮沸也不发软。

 物理性状：

无色无味及黏稠的液体或白色粉末.易溶于水，在常温下固化，液体和固化学结合力强，耐高温、抗震动、抗剥落、耐高温气流冲刷。并具有良好的红线吸收能力和绝缘性。

 磷酸二氢铝应符合下表要求（企业标准）

项目	指标
外观	无色无味及黏稠的液体白色粉末
（P2O5）,%	31±1 33±1 65±2
氧化铝(Al2O3),%	6.5±0.5 8.5±0.5 17±1
氧化铁(Fe2O3),%	1.0 0.01 0.02
相对密度(25℃),%	1.44 1.47 —
PH值	1.4 1.4 —
包装	可按客户要求

包装储运：

液体产品用聚乙烯塑料桶包装；粉状产品用内衬聚乙烯塑料袋的聚丙烯编织袋包装。应贮存在通风、干燥的库房中。运输时应防雨防潮。装卸时要轻拿轻放，防止撞击倒置，防止包装破损。失火时，可用水、砂土、二氧化碳灭火器扑救。



液体磷酸二氢铝：每桶装30公斤，300公斤塑料桶，IBC集装桶每桶1.5T。

固体磷酸二氢铝：每袋净重25公斤。



磷酸二氢铝的耐高温性能范围

         磷酸二氢铝胶凝材料的耐火性能,主要是磷酸二氢铝在 高温下发生一系列的化学反应,最终形成玻璃体结构.磷酸二氢铝在180℃脱去全部水份后变成聚磷酸铝,其反应生成的聚磷酸铝在1150℃开始烧结,在1340℃熔融呈半球体.在1350℃时,表面P2O5挥发 较多,形成磷酸铝薄膜,在1400℃时全部熔融呈玻璃体.磷酸二氢铝本身已具有很高的耐火度,与其它耐火骨料相掺合在高温下发生化学反应,将产生更高的耐火度.在粘土中加入4---8%的磷酸二氢铝,耐火度可以提高到1600℃,在莫来石和刚玉粉中加入磷酸二氢铝耐火度可以提高到1700℃,在陶瓷中加入磷酸二氢铝耐火度可以提高到1800℃.
